• 1、產品簡介
  該HD-SDI光端機設計和生產是適用于電視行業的高可靠、高性能的串行數字光傳輸設備，信號格式從19.4Mbps到1.485Gbps, 系統支持SMPTE292、SMPTE259M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等數字電視格式的信號,滿足工業級產品的要求.

  2、性能特點
   在單纖上傳1路單向/雙向HD-SDI信號，和1-2路反向數據，1-2路反向/雙向音頻信號
   工作范圍從19.4Mb/s 到 1.485Gb/s
   用于SMPTE 292M (1.485Gb/s)的時鐘恢復
   支持所有的SMPTE 259M 的標準，工作于143Mb/s - 360Mb/s
   支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)標準
   輸出光波長范圍為1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)
   150m自動電纜均衡，適用所有在 1.485 Gb/s以下的速率（Belden 1694A）
   LED狀態指示燈對關鍵的參數進行監視
   可選的網管系統
   支持熱插拔
   可提供獨立式、1U機架式和4U機架式安裝

  3、規格參數
  串行電視   BNC 輸入
  電視信號標準：SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 1.485Gb/s）
  輸入數目：1 路
  反射損耗：>15DB
  均衡：0-150m @ 1.485Gb/s
  連接器：75Ω  BNC

  光輸出
  輸出數量:1
  線纜傳輸類型:單模單纖（多?？蛇x）
  工作波長:1310nm /1550nm
  反射損失:> 15dB
  抖動:< 0.2UI
  連接器:FC/PC （SC/PC可選）

  串行電視    BNC 輸出(EO/OE) 與輸入同
  輸出數量:接收端2路輸出
  信號電平:800mV 標稱
  上升/下降時間:200ps 標稱
  過沖:< 10% 振幅
  反射損耗:> 15dB
  抖動:< 0.2UI
  連接器:75Ω BNC

  電氣指標
  工作溫度:0℃～＋50℃
  電壓 1A@12VDC
  功率 12 W
  EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指標
  平均無故障工作時間  ﹥100000小時

  4、供貨信息

  產品名稱       產品描述

  HD-SDI高清光端機
  HC3010-T/R    1路HD-SDI輸入,1路HD-SDI輸出,單模,單纖,FC光口,20km, 臺式

  HD-SDI+IP高清光端機
  HC3010P-T/R   1路HD-SDI輸入,1路HD-SDI輸出,1路100M網絡，單模,單纖,FC光口,20km, 臺式

  HD-SDI+數據高清光端機
  HC3010D-T/R   1路HD-SDI輸入,1路HD-SDI輸出,1路數據，單模,單纖,FC光口,20km, 臺式

  HD-SDI+音頻數據高清光端機
  HC3010DA-T/R  1路HD-SDI輸入,1路HD-SDI輸出,1路數據，1路音頻，單模,單纖,FC光口,20km, 臺式

  HD-SDI高清視頻光端機機箱
  HC1000        1U標準19英寸機箱，4個板卡插槽位置，220V/AC電源；

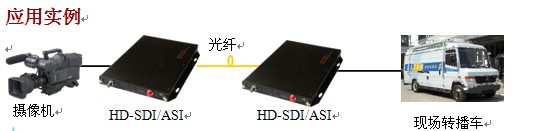

   5、應用場合
  電視演播 現場轉播
