一、產品簡介
北京華創視通研發生產的“SDI主備切換器”產品，支持（主備）2路SDI信號輸入，2路環出，8路SDI信號輸出，平衡音頻輸出，雙電源設計，標準1U機箱結構。

二、功能描述
1、該設備一共包含兩路SDI輸入，兩路SDI環出，8路SDI輸出，1路平衡模擬音頻輸出。其中環出1的信號為對應輸入1的信號，環出2的信號對應輸入2的信號。
2、輸入SDI信號為兩路，支持主備用切換，SDI輸入1為主用，SDI輸入2為備用。設備檢測到主用信號健康（見備注），將主用信號分配至8個輸出端，同時解碼音頻輸出到音頻輸出端。設備檢測到主用信號不健康。備用信號健康，將備用信號分配至8個輸出端，同時解碼音頻輸出到音頻輸出端。設備檢測到主備用信號都不健康，輸出單幀畫面到SDI輸出端，音頻靜音，單幀畫面可根據客戶要求定制（JPG,BMP彩色格式圖片）。
3、該設備需同時支持高清SDI (1080P,60/50Hz; 1080i 60/50/30Hz和 720p 60/50Hz) 和 標清SDI ( 576i ) 規格。
4、需保證8路SDI輸出信號及環出SDI信號質量不降低。
5、設備采用級聯的方式支持超過 72 個 SDI 輸出，即需要支持9臺設備級聯而不會出現SDI 輸出故障。（鏈接可見系統鏈接示意圖）
6、設備的所有外部接插件必須保證是緊固連接器。
7、設備需要滿足電磁兼容國家標準。
8、主板工作電壓DC12V，1U機箱220V雙電源

注：信號不健康指無信號輸入、輸入信號為超過10秒的黑場、輸出屏幕表現為綠屏等情況，反之則標明信號健康。

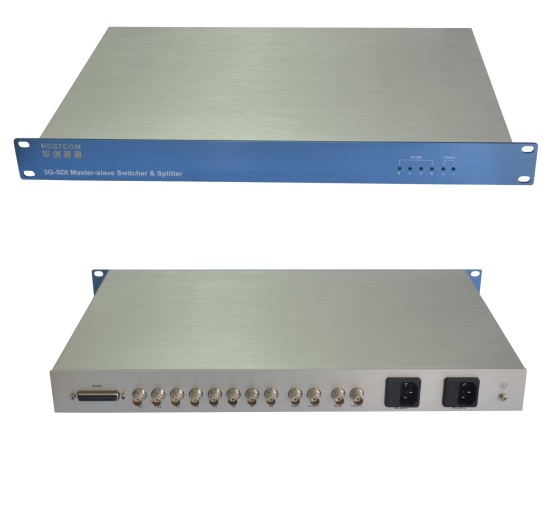

三、產品圖片：
