1路雙向12G-SDI光端機 12G-SDI光纖延長器 12G-SDI光模塊 支持3U機架 單模光釬 傳輸20KM 北京華創視通
一、產品介紹:
北京華創視通研發生產的,1路雙向12G-SDI光端機,為12G/3G/HD/SD-SDI光纖轉換提供了無與倫比的靈活性和成本效率,它支持將一路12G-SDI信號,通過單模單芯光纖傳輸長達10公里;同時,也可以接收1路12G-SDI的單模單芯光釬信號輸入,并轉換成12G-SDI信號;
1路雙向12G-SDI光端機使用緊湊、低調的外殼,在設備機架、卡車和相機周圍和后面的狹小空間中穩定運行。廣泛應用于廣播電視信號轉播,轉播車,電視節目制作等領域;
二、產品特點:
單臺設備支持1路12G-SDI轉LC單模光釬輸出,支持1路LC光釬輸入轉換成12G-SDI;
支持12G-SDI輸入和輸出,支持6G/3G/HD/SD-SDI雙向,2芯光纖傳輸;
采用SFP標準光釬連接器,雙工連接(LC連接器) ;
12G-SDI光模塊支持CWDM波長可選;
支持12G/6G/3G/HD/SD-SDI雙向光模塊可選;
電源與信號輸入LED指示;
支持標準19英寸2.5U插卡機箱16槽位,220VAC輸入雙電源冗余備份;
臺式機為12VDC電源輸入,外置電源適配器。
三,技術規格
視頻格式
|
270 Mbps - 12 Gbps, |
數字視頻輸入
|
1路12G-SDI輸入(BNC),SMPTE259/292/424/2081/20821路SFP光釬輸入(LC),SMPTE259/292/424/2081/2082 |
標稱波長: |
· 光學靈敏度: -10 dBm (最小) @12 Gbps), -14 dBm (最小@ 3 Gbps)· 光功率: -5 dBm (最小), 0.5 dBm (最大) · 過載功率: -2 dBm (最小) 波長:1270-1610nm |
數字視頻輸出
|
· 1路獨立通道12G-SDI BNC連接器, SMPTE 259/292/424/2081/2082 · 1路獨立通道單模LC光纖連接器,SMPTE 297/259/292/424/2081/2082 · 標稱波長:1260 nm (最小, 1310 nm (typ), 1620 nm (最大); Rx 1260 nm (最小), 1620 nm (最大) · 光學靈敏度: -10 dBm (最小@12 Gbps), -14 dBm (最小@ 3 Gbps) · 光功率: -5 dBm (最小), 0.5 dBm (最大) · 過載功率: -2 dBm (最小) |
時鐘恢復功能
|
· 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps - 自選 |
尺寸 |
· (117 x 43.5 x 21.6 mm) (長x寬 x高) |
重量 |
(0.25kg) |
電源 |
· 6W (最大) · 12V DC |
環境 |
· 安全操作溫度: 0至40℃(32-104 F) · 安全存儲溫度(關機): -40至60℃(-40至140 F) · 工作相對濕度: 10-90%不凝結 · 操作海拔: < 3000米(< 10000英尺) |

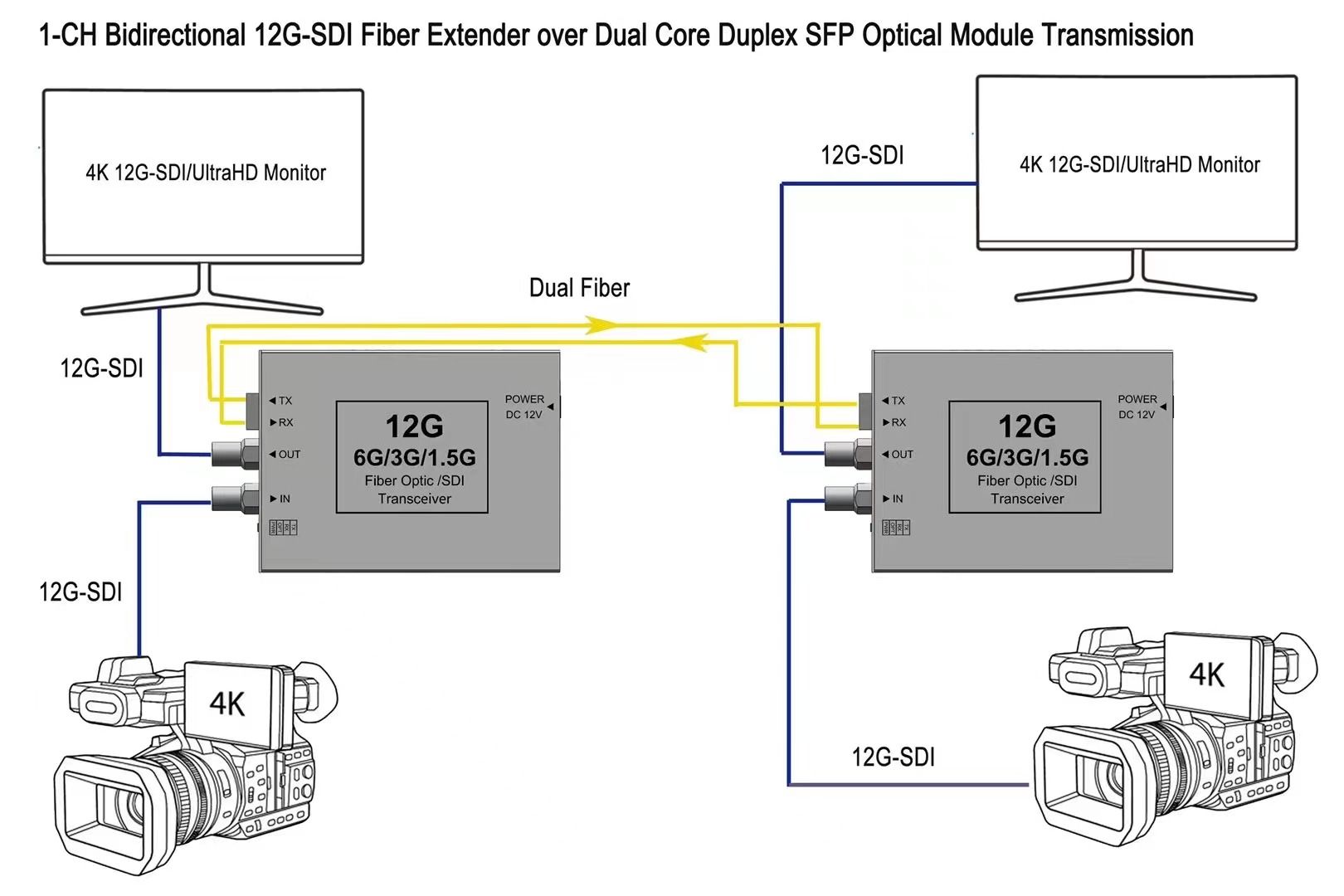

四、典型應用:
