1、產品簡介
   該產品采用最新光通信技術和8/10bit數字信號處理技術，將1路單向視頻、1路反數據經過數字編碼后復用在一條光纖通道上傳輸。產品視頻的高清晰實時圖像效果，超越了EIA RS-250C標準。目前廣泛應用于廣播電視傳輸、視頻監控、鐵路/高速公路監控、安防、視頻會議等領域.

2、性能特點
 在單芯光纖上傳輸1路視頻和1路反向數據.
 8位數字視頻編碼和無壓縮傳輸技術
 支持RS-422, RS-485（全/半雙功）等數據信號格式和曼碼
 視頻AGC（自動增益控制）提供更強的適應性和更穩定的圖像
 嚴格的物料選擇和質量控制確保產品高品質和高可靠
 兼容PAL、NTSC 和SECAM視頻質量控制體系
 電源和其它參數指示LED可監視系統狀態
 SMT表面貼裝技術
 緊湊的尺寸方便安裝使用
 低功耗和即插即用的免調試安裝

3、規格參數
視頻
通道數量：1
視頻格式：PAL/ NTSC
輸入電平：0.5～2Vpp
輸出電平：1Vp-p
帶寬 (-3 dB)：8 MHz
數碼位寬:8bit
微分增益:≤1%
微分相位:≤1°
加權信噪比:≥63 dB
連接器 BNC 75Ω?

數據
通道數量:1
數據格式:RS-422, RS-485 （全/半雙功）和支持 NRZ, RZI和曼碼
數據速率:DC to 100 Kb/s
工作模式:全/半雙功
連接器:接線端子

光學
波長:1310/1550 nm
光纖類型:SM（MM可選）
最大鏈路損耗:12dB（更大鏈路耗損可選）
輸出光功率:–5 ~ –12dBm
接收靈敏度:-35dBm
連接器:SC
電源及環境指標
獨立式功率:0.3A@5VDC
插卡式功率:0.3A@12VDC
電源適配器:220VAC to 12VDC/1A
工作溫度范圍:-40°C to +70°C
相對濕度:< 95% (無冷凝)

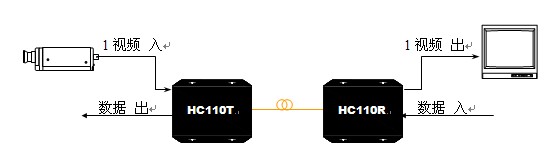

4、典型應用

5、應用場合
平安城市
高速公路以及地鐵全程監控
RS-422或者RS-485全/半雙功控制云臺
通訊傳輸
門禁系統
防火報警系統
智能建筑

6、應用場合
產品名稱            產品描述
1路視頻光端機
HC110-T/R     1路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式
2路視頻光端機
HC210-T/R      2路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式

4路視頻光端機
HC410-T/R      4路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式

8路視頻光端機
HC810-T/R      8路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式

16路視頻光端機
HC1610-T/R     16路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，機架式

64路視頻光端機
HC6410-T/R     64路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，機架式
