12G-SDI 16x16 矩陣切換器,12G-SDI 12x12矩陣切換器,12G-SDI 8x8矩陣切換器,12G-SDI 16x8矩陣切換器
一、產品簡介
12G-SDI 16x16 矩陣切換器可將多臺SDI攝像機、SDI監視器、非線性編輯系統、磁帶機和基于文件的錄像機組合成一個完美的視頻系統,1U外形結構設計,支持16路12G-SDI輸入和16路12G-SDI 輸出,兼容12G/6G-SDI/3G-SDI/HD-SDI/SD-SDI/270M信號。
12G-SDI 16x16矩陣切換器支持大格式分辨率、高幀率(HFR) 和深色格式,同時在通過SDI 傳輸4K/UltraHD 時減少電纜數量。12G-SDI 16x16矩陣切換器廣泛應用于廣電、直播、大型演唱會、體育賽事、多媒體教學及各種活動場所。
二、特征
1.支持16路12G-SDI輸入,16路12G-SDI輸出;
2.最大分辨率支持4K@60Hz 4:4:4
3.自動兼容12G/6G/3G/HD/SD-SDI/270M
4.支持一對一、一對多、多對多輸出模式
5.支持LCD顯示系統信息設置
6、采用高性能圖像處理技術,使圖像信號遠距離傳輸不失真。每路輸出分辨率最高支持3840X2160 60Hz,畫質更清晰更有質感
7.支持各種專業攝相機、PC端等設備輸入,即插即用,操作靈活
8、前面板有按鈕、液晶面板,方便客戶操作和顯示實時狀態
9、支持RS232/RJ45接口控制,網口可開放API協議供客戶連接其他控制板;
10.可定制特殊功能;12G-SDI 8*8,8*16輸入/輸出可定制;
三、技術參數
視頻輸入 |
輸入信號 |
12G-SDI |
輸入通道 |
16 |
|
比特率 |
270Mbps to 12Gbps |
|
接口 |
BNC |
|
回波損耗 |
>15dB |
|
信號幅度 |
800mVp-p±10% |
|
阻抗 |
75Ω |
|
平衡式 |
1694A |
|
視頻輸出 |
輸出信號 |
12G-SDI |
輸出通道 |
16 |
|
比特率 |
270Mbps to 12Gbps |
|
接口 |
BNC |
|
回波損耗 |
>15dB |
|
信號幅度 |
800mVp-p±10% |
|
阻抗 |
75Ω |
|
上升/下降時間 |
0.6ns±100ps |
|
直流偏置 |
0V±0.5V |
|
時鐘恢復 |
自動輸出可選 |
|
抖動 |
<0.2UI |
|
一般參數 |
電源 |
100 to 240VAC |
功率 |
25W |
|
尺寸 |
483*230*44.5mm |
|
操作溫度 |
0℃~+50℃ |
|
儲存溫度 |
-20℃~+75℃ |
|
濕度 |
0 to 95% RH 0 至 95% RH 無冷凝 |

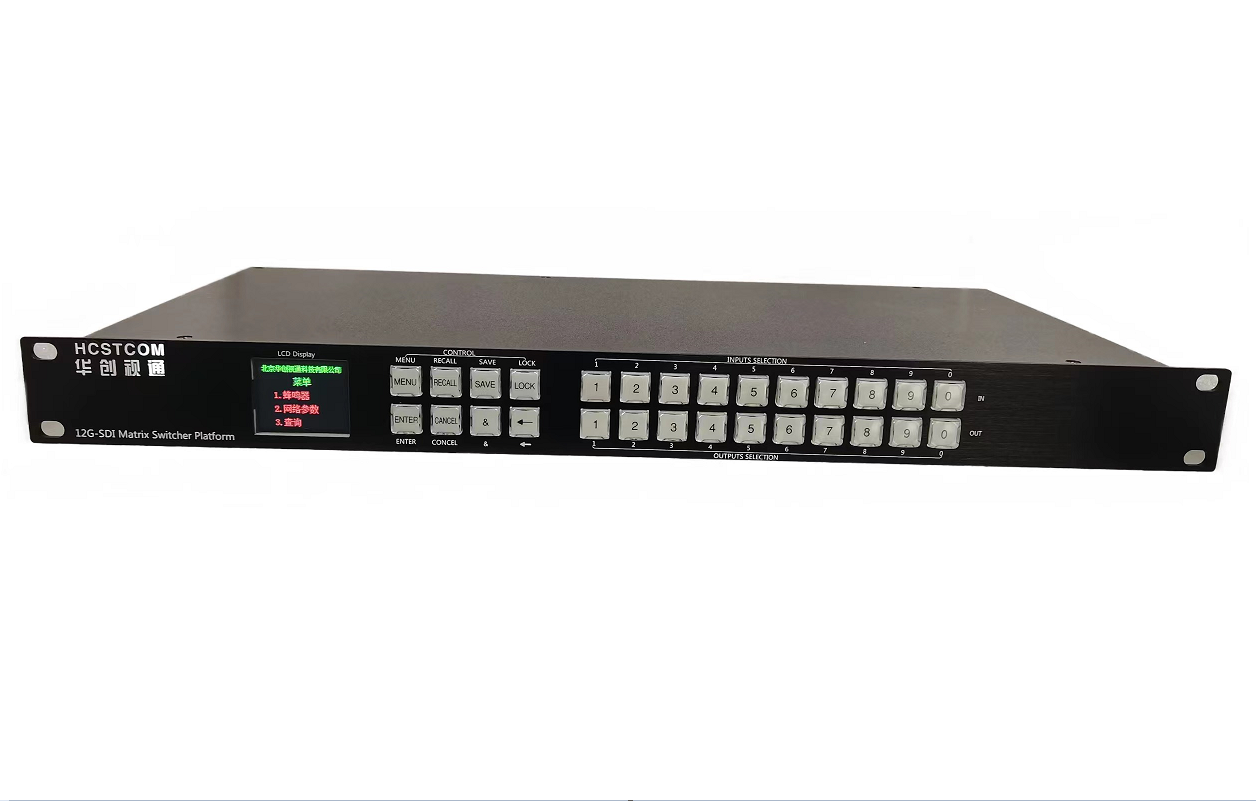

四、產品圖片
