北京華創視通研發生產的HDBaseT網線延長器 可選HDMI接口，DVI接口帶環出；支持雙向紅外 雙向RS232數據 支持CAT6單網線傳輸1080P分辨率圖像70米 4K30圖像40米，或者1080P圖像傳輸100米 4K30圖像70米；可選100或150米只傳輸1080P圖像等4種機型可選；
一、產品簡介
北京華創視通研發生產的HDBase-T HDMI網線延長器產品是通過CAT6以上規格的單根網線將HDMI 4K音視頻信號高清無壓縮傳輸至100米，在為用戶降低成本的同時保證信號的穩定。本產品支持雙向紅外信號回傳，RS232串口數據透傳，HDBase-T延長器透傳EDID，HDCP功能極大的提升了設備的兼容性。該設備具有傳輸距離遠、使用成本低、安裝方便、兼容性好、是一種穩定高效的傳輸方式，廣泛應用于高清會議系統，高清影視拍攝，高清教學系統，高清數字廣告等的音視頻傳輸。
二、主要特性
鋁制外殼，體積小，輕薄設計，抗干擾能力強；壁掛式更方便
1920*1080采用 CAT6電纜可傳輸100米,3840*2160可傳輸70米；
支持RS232串口數據透傳，支持CEC.
支持紅外(20-60Khz)信號雙向傳回控制
HDMI 1.4和HDCP 1.4標準
支持EDID、HDCP透傳，提高兼容性，匹配信號源和顯示設備
內置自動調節系統，使圖像平滑、清晰、穩定
內置ESD靜電保護電路，安裝簡單，即插即用
三、規格參數
|
規格名稱 |
詳細參數 |
|
|
視頻 |
支持協議 |
HDMI 1.4; HDCP 1.4 |
|
HDMI像素帶寬 |
225MHz，全數字 |
|
|
HDMI接口帶寬 |
總帶寬10.2Gbps |
|
|
最大支持分辨率 |
3840*2160 及向下兼容 |
|
|
視頻接口 |
HDMI-A 接口 |
|
|
HDMI接口阻抗 |
100Ω |
|
|
建議HDMI線長度 |
小于5米 |
|
|
紅外 |
紅外接口 |
標準3.5MM音頻接口 |
|
紅外頻率 |
標配20-60KHz |
|
|
信號類型 |
數字信號 |
|
|
紅外傳輸方向 |
雙向傳輸 |
|
|
RS232 |
接口 |
3PIN綠端子 |
|
信號方向 |
雙向透傳 |
|
|
波特率 |
自適應，最高115200bps |
|
|
數據位 |
8位 |
|
|
網口 |
網線接口 |
標準RJ45接口（568B） |
|
建議網線最大傳輸距離 |
100米 |
|
|
其他 |
電源 |
電源適配器：DC 12V/1A |
|
最大功耗 |
MAX5W |
|
|
工作溫度 |
-10℃ ~ +50℃ |
|
|
工作濕度 |
5% ~ 90% |
|
|
主機尺寸 |
128*79*28mm |
|
|
保修期 |
1年免費保修 |
|

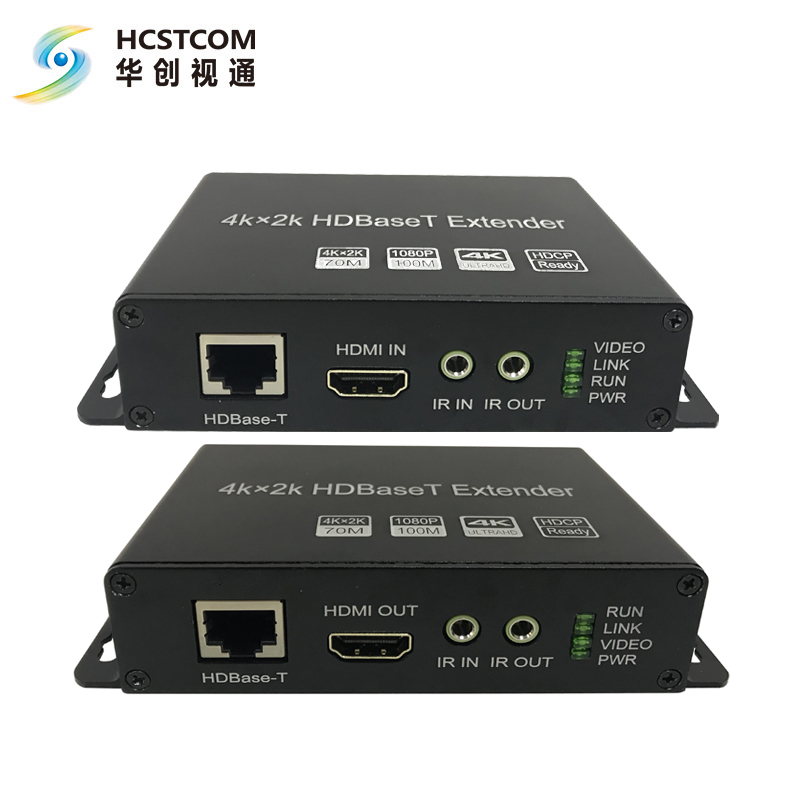

四、產品面板圖片
