HDBaseT DVI延長器，支持發射機HDMI環出，支持雙向紅外控制信號傳輸；支持雙向RS-232信號傳輸；支持1920×1200分辨率傳輸70米，100米，150米可選；
1、產品介紹

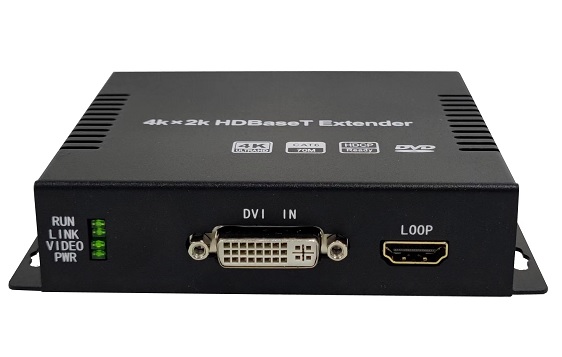

北京華創視通研發生產的HDBaseT DVI延長器帶HDMI輸出，可以通過將DVI信號轉換為標準HDBaseT信號再通過六類網線（Cat6）將DVI信號延長器至150米，此產品支持雙向紅外控制信號和RS-232傳輸信號，且發射器端帶有HDMI輸出功能，通過雙向紅外接口可以方便地從遠端控制信號源設備或顯示設備。支持最高分辨率達到1920×1200。本產品可廣泛應用于視頻會議系統、多媒體信號廣播、大屏顯示等眾多領域。
2. 功能特點
支持DVI 1.0，HDMI 1.4b和HDCP 1.4；
采用HDBaseT專用技術，支持與投影機等顯示設備直連；
視頻分辨率最高達到1920×1200，兼容1920*1080P60；
傳輸距離通過CAT6網線最遠達到150米；
支持雙向紅外控制信號傳輸；
支持雙向RS-232信號傳輸；
支持1路HDMI視頻環出；
支持1920×1200分辨率傳輸70米，100米，150米可選；
3. 功能說明
|
參數規格 |
|
|
規范兼容 |
DVI 1.0，HDMI 1.4b |
|
視頻帶寬 |
165MHz |
|
視頻分辨率 |
達到1920×1200, 1366×768，1280×720， |
|
顏色空間 |
RGB, YUV4:4:4, YUV 4:2:2 |
|
顏色深度 |
8-bit |
|
HDMI 音頻格式 |
LPCM2/5.1/7.1CH,Dolby Digital,DTS 5.1,Dolby Digital, Dolby TrueHD,DTS-HD Master Audio, Dolby Atmos, DTS:X |
|
連接 |
|
|
發射器 |
輸入：1×DVI 1×IR INPUT[3.5mm Stereo Mini-jack] 1×RS-232[鳳凰端子] 輸出：1×HDBaseT Out[RJ45] 1×HDMI Type A[19-pin 母口] 1×IR OUTPUT[3.5mm Stereo Mini-jack] |
|
接收器 |
輸入：1×HDBaseT In[RJ45] 1×IR INPUT[3.5mm Stereo Mini-jack] 1×RS-232[鳳凰端子] 輸出：1×DVI 1×IR OUTPUT[3.5mm Stereo Mini-jack] |
|
機身 |
|
|
外殼 |
金屬外殼 |
|
顏色 |
黑色 |
|
尺寸 |
100mm(長)×100mm(寬)×25mm(厚) |
|
重量 |
200克 |
|
供電電源 |
輸入：AC100-240V 50/60Hz 輸出： DC 12V/1A |
|
電源功耗 |
5W |
|
操作溫度 |
0°C ~50°C |
|
儲存溫度 |
-20°C ~ 60°C |
|
相關濕度 |
20~90% RH (無凝結) |
